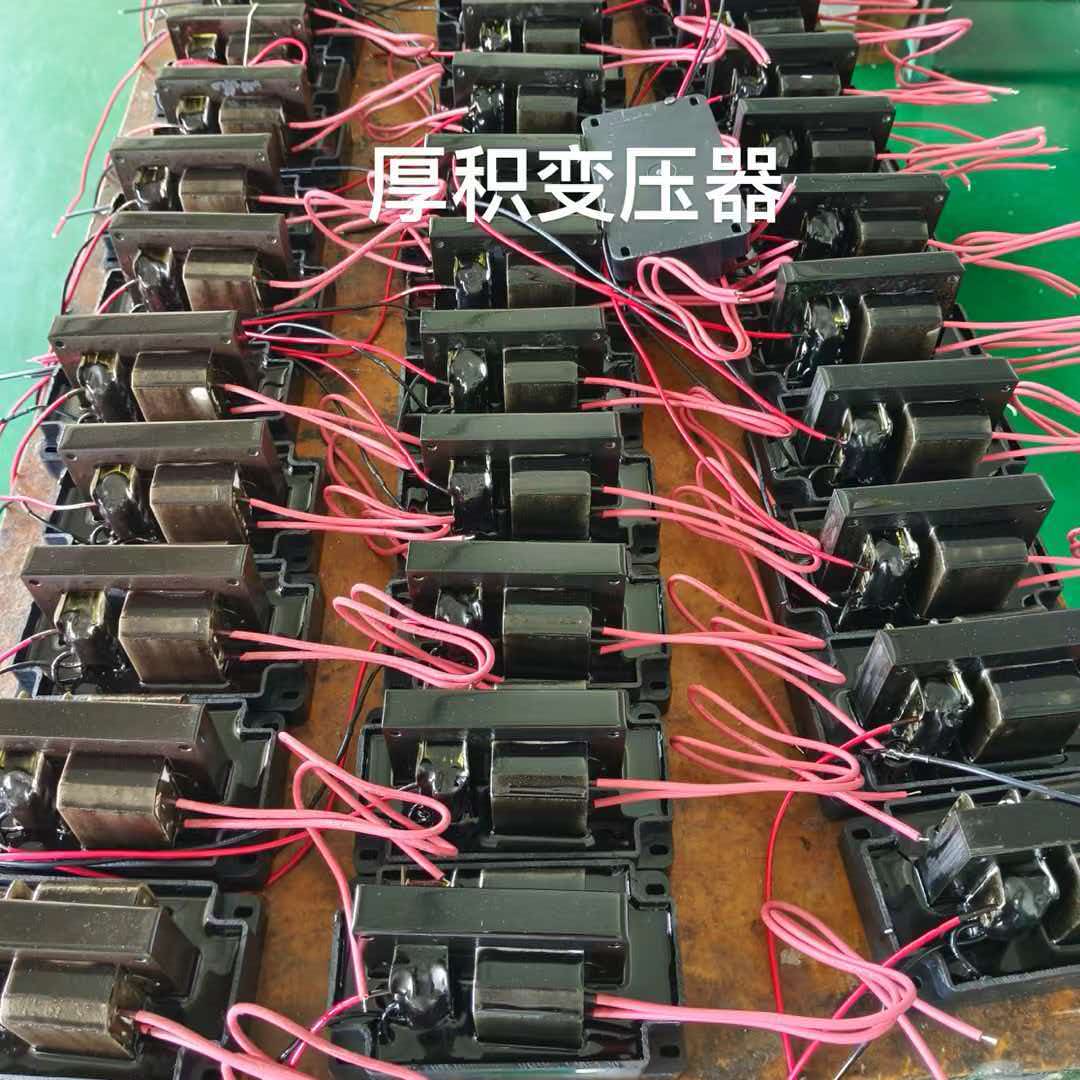

一、什么是低频高压变压器

低频高压变压器，通常就是工频高压变压器，工作频率多为 50Hz（市电低频），利用电磁感应原理，把低压交流电转换成几千伏甚至上万伏的高压交流电。

和高频高压变压器不同，低频高压变压器铁芯体积更大，输出功率可以做得更高，适合大功率、持续稳定的高压供电场合。

二、基本工作原理

遵循法拉第电磁感应定律：交变电流流过原边绕组，铁芯中产生交变磁场；副边绕组在交变磁场感应出感应电动势。

绕组匝数决定电压：副边匝数远大于原边，从而实现升压。
公式关系：U1/U2 = N1/N2

U1 原边电压，U2 副边高压，N1 原边匝数，N2 副边匝数

三、核心结构组成

  1. 铁芯

    多用硅钢片叠制，降低低频下的磁滞损耗与涡流损耗。低频工况下，铁芯截面积通常较大，避免磁饱和。
  2. 原边绕组（初级）

    接低压输入（常见 220V 市电），导线粗、匝数少。
  3. 副边绕组（次级）

    匝数极多，输出高压；导线细，层间绝缘要求极高，防止高压击穿。
  4. 绝缘与封装

    高低压绕组之间、绕组对地需要可靠绝缘。大功率机型常浸在变压器油里（油浸式），起到绝缘 + 散热作用；小型设备会用环氧树脂灌封。

四、主要特点

✅ 优点
  • 输出高压稳定，适合长时间连续工作
  • 可以承载较大功率
  • 电路简单，维护方便

五、典型应用领域

  1. 高压试验设备：耐压测试仪、工频试验电源
  2. 环保行业：静电除尘、静电喷涂
  3. 医疗设备：X 光机高压电源
  4. 实验室仪器、离子发生装置、臭氧发生器供电

六、安全使用注意事项

  1. 低频高压变压器次级电压极高，断电后绕组仍会残存电荷，必须充分放电，防止触电。
  2. 不可短路输出端，短路会产生巨大电流烧毁绕组。
  3. 保持绝缘完好，潮湿环境会大幅降低绝缘强度，容易打火击穿。
  4. 选型要匹配负载功率，不能长期超载运行，防止过热损坏。

七、和高频高压变压器简单对比

  • 低频高压变压器：50Hz，体积大，大功率，适合持续高压输出
  • 高频高压变压器：kHz 级别，体积小，多用于小功率，如负离子发生器
